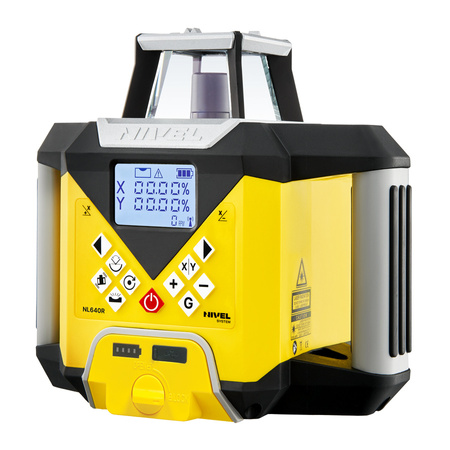

Laser obrotowy Nivel System NL640R DIGITAL

Laser obrotowy Nivel System NL640R DIGITAL to wszechstronny niwelator laserowy, idealny do prac budowlanych na otwartych przestrzeniach i wewnątrz budynków. Wyposażony w czerwoną wiązkę laserową, zapewnia wysoką precyzję pomiarów. Nivel System NL640R wyznacza płaszczyzny poziome (z cyfrowym pochyleniem w dwóch osiach) oraz pionową, a pionownik laserowy umożliwia wyznaczanie pionów i kątów prostych. Zasięg 600 m i odporność na drgania zapewniają niezawodność nawet w trudnym terenie. NL640R DIGITAL oferowany jest z cyfrowym czujnikiem oraz intuicyjnym interfejsem LCD, umożliwiającym obsługę z pilota radiowego. Laser budowlany NL640R to precyzja i wygoda w każdej pracy.

• daleki zasięg – możliwość pracy na otwartej przestrzeni w odległości 600 m (średnica pracy lasera)
• wydajna niwelacja – cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika)
• praca z płaszczyzną pochyloną – wiązka lasera może być pochylana w sposób cyfrowy w jednym lub dwóch kierunkach w zakresie ±10%, wyznaczanie spadków w terenie wykonywane jest cyfrowo i bez konieczności przeliczania wysokości poszczególnych stanowisk

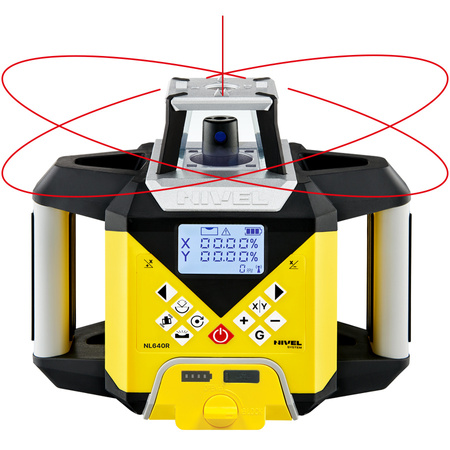

• laser w każdą stronę – głowica emitująca płaszczyznę laserową w poziomie wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• szybkie samopoziomowanie – kompensator szybko i precyzyjnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów przy nieumyślnym potrąceniu czy rozpoziomowaniu
• jednoosobowa obsługa – do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• zdalne sterowanie – parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota radiowego (zasięg 100m)
• wydajne zasilanie – akumulator Li-ion (8000mAh), możliwość ładowania w czasie pracy

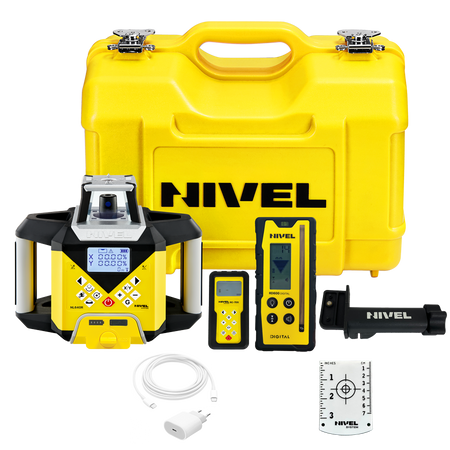

• bogaty pakiet standardowy – niwelator wyposażony jest w praktyczne akcesoria wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, tarczka laserowa, kufer transportowy)
• praca w każdych warunkach – pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej, gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów, sprzęt odporny na działanie kurzu i wody (IP65)

Łatwe i szybkie pomiary

Niwelator NL640R DIGITAL posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Cyfrowe wskazania różnicy wysokości na wyświetlaczu (czujnik laserowy, cyfrowy) znacznie skracają proces niwelacji. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Laser budowlany Nivel System NL640R DIGITAL to precyzyjny niwelator laserowy do prac poziomych i pionowych. Cyfrowo pochylana płaszczyzna (sterowanie z panelu lub pilota) pozwala na zastosowanie w niwelacji terenu, wylewaniu posadzek oraz przygotowaniu nawierzchni pod kostkę brukową, boiska i drogi, zapewniając odpowiednie spadki. Pionownik laserowy ułatwia wpasowanie przy pracach prostopadłych i przenoszeniu punktów. Nivel System NL640R wyposażony jest w czujnik laserowy o zasięgu do 600 m (średnica pracy), co zapewnia precyzyjne pomiary nawet na dużych odległościach. Regulowane prędkości obrotów głowicy (do 800 obr/min) sprawiają, że NL640R DIGITAL sprawdza się zarówno przy instalacjach wewnętrznych, jak i sterowaniu maszynami budowlanymi. Nivel System NL640R to niezawodność i precyzja w każdej pracy.

Niezastąpiony na budowie

Niwelator NL640R DIGITAL został wyposażony w elektroniczny kompensator, który skutecznie eliminuje drgania oraz zapewnia precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dokładniejszy. Jest to istotny czynnik przy wykonywaniu pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dzięki eliminacji drgań uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody (IP65). Głowica rotacyjna osłonięta jest metalowym korpusem, a obudowa lasera wyposażona w gumowe osłony chroniące przed uszkodzeniami, które mogą powstać np. na skutek uderzeń.

Intuicyjna obsługa

NL640R DIGITAL został wyposażony w intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków, odbywa się cyfrowo. Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (radiowa komunikacja zapewnia zasięg nawet do 100m). Laser zasilany jest wydajnym akumulatorem 8000mAh, może być też zasilany bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, z poręcznymi uchwytami – dzięki czemu laser jest łatwy w instalacji na budowie oraz przy transporcie.

Systemy sterowania maszyn MC-1D – optymalna niwelacja terenu przy pracach drogowych i budowlanych

Laserowy system sterowania maszyn pozwala na precyzyjną niwelację terenu podczas prac drogowych, brukarskich, budowlanych, wodno-kanalizacyjnych i innych. To wszechstronne, innowacyjne rozwiązanie, które eliminuje zagrożenie wystąpienia przekopań w ziemi, a tym samym oszczędza czas i pieniądze.

Wszechstronność zastosowań: Z jakimi maszynami współpracuje Nivel System MC-1D?

Urządzenia są kompatybilne z różnego rodzaju maszynami budowlanymi, tj.:

• koparkami,
• koparko-ładowarkami,

Służą na wszystkich etapach niwelacji terenu podczas prac budowlanych, brukarskich, drogowych, wodno-kanalizacyjnych i innych. Dają gwarancję precyzyjnego równania powierzchni bez przekopań. Za ich pomocą precyzyjnie ułożysz warstwy kruszywa bez strat materiału. Unikniesz też zbędnych kosztów przy ewentualnych poprawkach.

Na wszechstronność modeli Nivel System MC-1D Clamps i Nivel System MC-1D Magnets wpływa też możliwość pracy zarówno na płaszczyźnie poziomej, jak i ze spadkiem. To ułatwia wykonywanie zadań wodno-kanalizacyjnych i kontrolę głębokości wykopów.

W jakich zadaniach niwelacji terenu sprawdza się system sterowania maszyn MC-1D od Nivel System?

Seria MC-1D przeznaczona jest do prac wymagających wyjątkowej precyzji, gdzie najmniejszy błąd wiąże się z dodatkowymi kosztami oraz wydłużeniem czasu realizacji inwestycji. Urządzenia sprawdzają się przy równaniu terenu i kontroli głębokości wykopów podczas:

• budowy dróg i autostrad,
• przygotowania terenu pod budowę budynków mieszkalnych i użytkowych,
• równania terenu pod boiska oraz na innych obiektach sportowych i rekreacyjnych,
• prac brukarskich,
• budowy infrastruktury wodno-kanalizacyjnej.

Optymalizacja prac budowlanych: Jak działa laserowy system sterowania maszyn Nivel System?

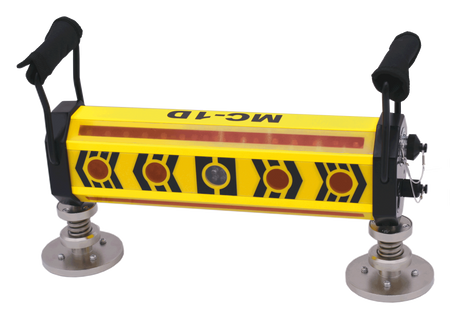

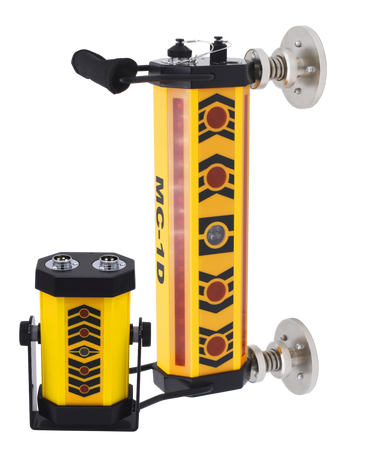

Systemy sterowania maszyn serii Nivel System MC-1D to precyzyjne czujniki laserowe o podłużnym kształcie z pięcioma punktami świetlnymi. W modelu Nivel System MC-1D Clamps mocuje się je przy pomocy wytrzymałych klamr, a w MC-1D Magnets do tego celu wykorzystano silne magnesy. Czujniki umieszcza się na ramieniu łyżki koparki lub lemiesza spycharki.

Współpracują one z niwelatorami obrotowym Nivel System z wiązką czerwoną. Do prac wymagających wyjątkowej dokładności polecamy budowlane lasery obrotowe z wiązką czerwoną.

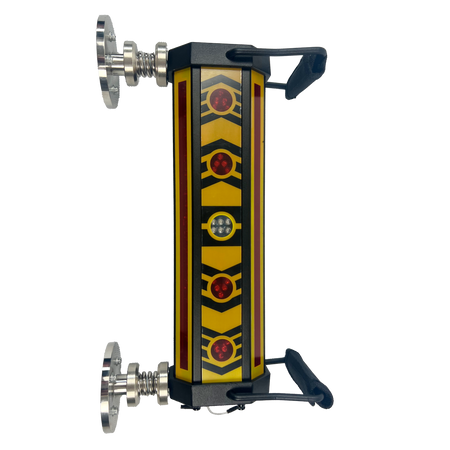

Laser obrotowy umieszczony na osi terenu, tj. na obrzeżach działki, wyznacza linię referencyjną. Czujnik umieszczony na ramieniu maszyny drogowej odbiera ten sygnał świetlny. Położenie łyżki lub lemiesza sygnalizowane jest na jego powierzchni za pomocą widocznych na czujniku 5-ciu punktów LED. Środkowy wskazuje prawidłowe ułożenie maszyny. Dolne to informacja o konieczności pogłębienia niwelacji terenu, górne natomiast sygnalizują zagrożenie przekopem.

Jednocześnie czujnik przesyła dane do odbiornika Nivel System RD-1MC umieszczonego w kabinie operatora maszyny. Pojawiają się przejrzyste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”.

Sterowanie maszynami drogowymi i budowlanymi odbywa się więc dwutorowo: przez obserwowanie diod LED na czujniku umieszczonym na ramieniu oraz komunikatów na odbiorniku kabinowym. System:

• zapewnia płynność pracy,
• zmniejsza ilość pomiarów pośrednich,
• zwiększa wydajność maszyn budowlanych,
• gwarantuje precyzję pomiarów,
• wpływa na poprawę bezpieczeństwa pracy,
• skraca czas realizacji zadań.

Wydajność pracy: Jak przygotować i pracować z systemem niwelacyjnym Nivel System MC-1D?

Zadbaliśmy o to, aby obsługa urządzeń była bezproblemowa.

Systemy są mobilne. Dostarczamy je w wytrzymałym kufrze, który zapewnia ochronę podczas transportu.

Elementy są lekkie i ergonomiczne. Praca z nimi angażuje tylko jedną osobę. Codziennie można czujnik usunąć z ramienia i założyć na inną maszynę lub schować. Nie wpływa to na trwałość i żywotność magnesów lub klamer.

System jest gotowy do pracy od razu po włączeniu. Samodzielnie wychwytuje linię referencyjną wyznaczoną i ustawioną na niwelatorze obrotowym.

Precyzja pomiarów: Jak dokładne jest urządzenie przy niwelacji terenu?

Laserowy system zapewnia wysoką dokładność prac (dokładny: ±10mm, zgrubny: ±20mm).

Na precyzją pomiarów wpływ ma też niwelator obrotowy. Najbardziej zaawansowane modele Nivel System NL720R oraz NL740R wykazują dokładność na poziomie 0,72mm/10 m. Natomiast wiązka lasera może być pochylona w jednym lub w dwóch kierunkach w zakresie  ±10%.

Optymalizacja i oszczędność? Jakie są największe korzyści stosowania systemu niwelacyjnego serii Nivel System MC-1D?

Wydajniejsza praca maszyn budowlanych

Natychmiastowa gotowość urządzeń do niwelacji terenu oraz ograniczenie ilości pomiarów pośrednich pozytywnie wpływają na płynność pracy. Użycie systemów oszczędza czas i skraca termin realizacji zadań zwłaszcza w porównaniu z wykorzystaniem niwelatorów optycznych, które wymagają częstszego angażowania zespołu pomiarowego lub - niejednokrotnie - geodezyjnego.

Sterowanie niwelacją terenu z poziomu kabiny operatora maszyny dodatkowo zwiększa wydajność pracy.

Eliminacja błędów

Stała kontrola poziomu lokalizacji łopaty lub lemiesza eliminuje ryzyko przekopań w ziemi. Ewentualne błędy w niwelacji terenu można na bieżąco korygować. Pozwala to uniknąć kosztownych poprawek. W przypadku wykorzystania systemu niwelacji terenu do układania kruszywa urządzenie optymalizuje zużycie materiału. To w przypadku szeroko zakrojonych zadań drogowych lub budowlanych generuje znaczne oszczędności.

Optymalne wykorzystanie załogi

Jednoosobowa obsługa systemu niwelacji terenu pozwala na przeniesienie większości zespołu do innych zadań. To skraca czas realizacji oraz wpływa na koszty wykonania usługi. Dodatkowym atutem jest możliwość rozpoczęcia równania terenu działki lub drogi natychmiast po włączeniu czujnika.

Bezpieczeństwo i ochrona urządzenia: Jak zabezpieczony jest system niwelacyjny MC-1D Nivel System?

Urządzenie posiada pancerną obudowę w klasie odporności IP54 , która chroni wnętrze przed pyłem oraz bryzami deszczu. Wysoką odporność na warunki atmosferyczne uzupełnia dodatkowa amortyzacja wewnętrznych zespołów. To zabezpiecza je przed uszkodzeniem mechanicznym.

Dodatkowym elementem wspierającym jest dostępność części zamiennych. Jako pomysłodawca, wykonawca i dostawca systemów niwelacji terenu i kontroli pracy maszyn budowlanych mamy silnie rozwiniętą obsługę posprzedażową. Dział Serwisowy zapewnia niezwłoczną naprawę.

Zaprojektowane w Europie

Najcenniejsze doświadczenie – nieszablonowe myślenie!

Seria laserów NL640 została opracowana i zaprojektowana w Polsce. Wzornictwo jest efektem doświadczenia w rozwoju technologii pomiarowej i jednocześnie umiejętnością nieszablonowego myślenia.

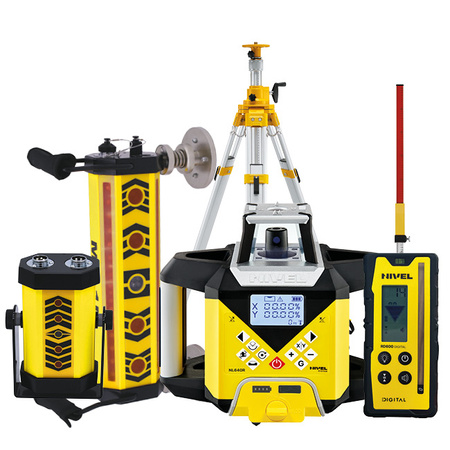

Zestaw zawiera:

• NL640R – laser obrotowy
• RD600R – czujnik laserowo - cyfrowy
• MC-1D system sterowania maszyn
• SJJ32 - statyw kolumnowy
• LS-24 - łata laserowa 2,4m LS-24
• RC–7DS – pilot sterowania
• TR-R – tarczka laserowa
• GL-R – okulary laserowe
• NL8000 – akumulator
• CH-CL USBC – ładowarka
• Kufer transportowy
